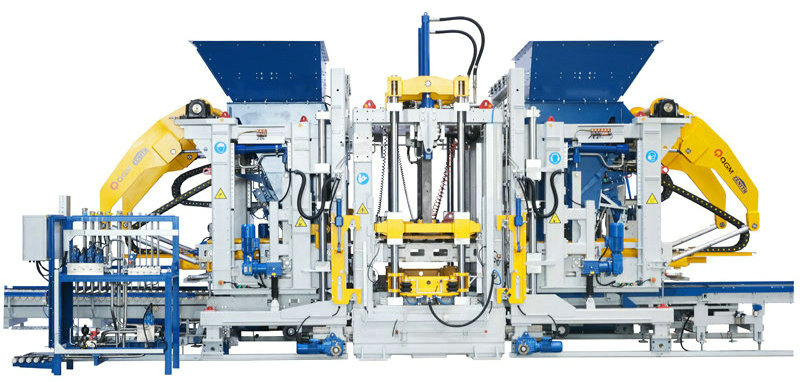

ZN2000C കോൺക്രീറ്റ് ബ്ലോക്ക് മെഷീൻ

ZN2000C കോൺക്രീറ്റ് ബ്ലോക്ക് മെഷീൻ സ്വയം വികസിപ്പിച്ച മോഡലാണ്. ഉയർന്ന ഇൻ്റലിജൻസും ഓട്ടോമേഷനും ഇതിൻ്റെ സവിശേഷതയാണ്, കൂടാതെ ഡിജിറ്റലൈസേഷൻ, ഇൻഫർമേഷൻ സിസ്റ്റം തുടങ്ങിയ ഹൈടെക് അത്യാധുനിക സാങ്കേതികവിദ്യകൾ പൂർണ്ണമായും ഉപയോഗപ്പെടുത്തുന്നു, ഇത് പുതിയ പട്ടണങ്ങളുടെയും സ്പോഞ്ച് നഗരങ്ങളുടെയും നിർമ്മാണത്തിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു.

ഫീച്ചറുകൾ:

ഡ്യുവൽ വൈബ്രേഷൻ ടേബിൾ, എട്ട് സെർവോ മോട്ടോറുകൾ (ഓപ്ഷണൽ) മികച്ച ഉപകരണങ്ങൾ

എളുപ്പമുള്ള അറ്റകുറ്റപ്പണികൾക്കായി മോഡുലാർ അസംബ്ലി കൂടുതൽ വൈവിധ്യമാർന്ന ഇഷ്ടികകൾ നിർമ്മിക്കുന്നു

ഉയർന്ന ശേഷി, ഉയർന്ന ഉൽപ്പാദനക്ഷമത

പാലറ്റ് വലിപ്പം 1400x1400/1300 മിമി

രൂപീകരണ ഏരിയ 1320x1350/1250 മിമി

ഉൽപ്പന്ന ഉയരം 40-500 മിമി

ബ്ലോക്കുകളുടെ എണ്ണം പൊള്ളയായ ഇഷ്ടിക: 18 ബ്ലോക്കുകൾ/അച്ചിൽ (390x190x190mm)

സാധാരണ ഇഷ്ടികകൾ: 105 ബ്ലോക്കുകൾ/അച്ചിൽ (240x115x53mm)

റോഡ് ഇഷ്ടികകൾ: 66 ബ്ലോക്കുകൾ/അച്ചിൽ (200x100x60mm)

ഉപകരണ വലുപ്പം ഏകദേശം. 10,000

ഏകദേശം 4,700

ഏകദേശം 3,400

വൈബ്രേഷൻ സിസ്റ്റം വൈബ്രേഷൻ ടേബിളിൻ്റെ പരമാവധി എക്‌സിറ്റേഷൻ ഫോഴ്‌സ്: 200/kN

പ്രസ് ഹെഡിൻ്റെ പരമാവധി എക്സൈറ്റേഷൻ ഫോഴ്സ്: 40/kN

ഇലക്ട്രിക്കൽ പാരാമീറ്ററുകൾ മൊത്തം പവർ (റഫറൻസ്): 231/kW

ഉപകരണങ്ങൾ നിർമ്മിക്കുന്ന ഇഷ്ടിക സാമ്പിളുകളുടെ സ്കീമാറ്റിക് ഡയഗ്രം

സാങ്കേതിക നേട്ടങ്ങൾ

1. ജർമ്മൻ പതിപ്പിൻ്റെ ഉയർന്ന നിലവാരമുള്ള ഫ്രെയിം ഡിസൈൻ

മെയിൻഫ്രെയിം ഫ്രെയിം, സെനിറ്റിൻ്റെ പേറ്റൻ്റ് സാങ്കേതികവിദ്യ ഉപയോഗിച്ച് രൂപകൽപ്പന ചെയ്ത ഉയർന്ന കരുത്തുള്ള വെൽഡഡ് ഫ്രെയിം ഘടനയാണ് സ്വീകരിക്കുന്നത്, അത് കസ്റ്റമൈസ് ചെയ്ത പ്രത്യേക സെക്ഷൻ സ്റ്റീൽ ഉപയോഗിച്ച്, ന്യായമായ ഡിസൈൻ, തുല്യവും മനോഹരവുമായ വെൽഡിങ്ങ് എന്നിവ ഉപയോഗിച്ച് വെൽഡിംഗ് ചെയ്യുന്നു, കൂടാതെ ഫ്രെയിമിൻ്റെ ഉയർന്ന നിലവാരവും ഉയർന്ന സ്ഥിരതയും ഉറപ്പാക്കാൻ ഫ്രെയിമുകൾ മുഴുവൻ പ്രായമാകുന്ന വൈബ്രേഷൻ ചികിത്സയ്ക്ക് വിധേയമാകുന്നു. നൂതന ഘടനാപരമായ ഡിസൈൻ പ്രക്രിയ മെയിൻഫ്രെയിമിനെ വികസിപ്പിക്കാവുന്നതാക്കുന്നു, കൂടാതെ സൈഡ് മോൾഡ് ഓപ്പണിംഗ് ആൻഡ് ക്ലോസിംഗ് ഫംഗ്‌ഷൻ, കോർ എക്‌സ്‌ട്രാക്ഷൻ (ബോർഡ്) ഫംഗ്‌ഷൻ, പോളിസ്റ്റൈറൈൻ ബോർഡ് ഇംപ്ലാൻ്റേഷൻ ഫംഗ്‌ഷൻ മുതലായവ പിന്നീട് ചേർക്കാനാകും.

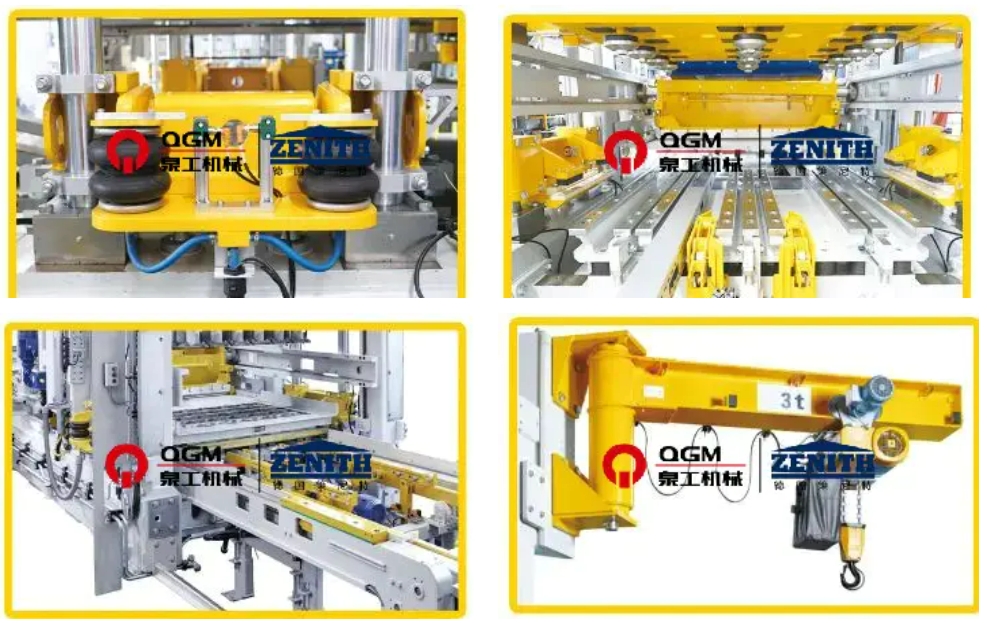

2.Automatic ദ്രുത പൂപ്പൽ മാറ്റ സംവിധാനം

പൂപ്പൽ ഹോസ്റ്റ് സ്ഥാനത്തേക്ക് മാറ്റുമ്പോൾ, അതിൻ്റെ ലിഫ്റ്റിംഗ് സിസ്റ്റം ദ്രുത പൂപ്പൽ മാറ്റുന്ന ഉപകരണത്തിൽ സ്വയമേവയുള്ള പൂപ്പൽ മാറ്റം മനസ്സിലാക്കുന്നു. മുകളിലും താഴെയുമുള്ള അച്ചുകൾ സ്വയമേവ ന്യൂമാറ്റിക്കായി ഘടിപ്പിച്ചിരിക്കുന്നു, ഇത് സുരക്ഷിതവും കാര്യക്ഷമവും പ്രവർത്തിക്കാൻ ലളിതവും പരിപാലിക്കാൻ സൗകര്യപ്രദവുമാണ്. ഇതിൽ പ്രധാനമായും ഉൾപ്പെടുന്നു:

ന്യൂമാറ്റിക് മോൾഡ് ക്ലാമ്പിംഗ് ഉപകരണം: ഇതിൽ പ്രധാനമായും ഇരുവശത്തുമുള്ള മോൾഡ് ബ്രാക്കറ്റും ന്യൂമാറ്റിക് ക്ലാമ്പിംഗ് വടികളും അടങ്ങിയിരിക്കുന്നു, ഇത് ഹോസ്റ്റ് മെഷീൻ പ്രീ-വൈബ്രേഷനും മെയിൻ വൈബ്രേഷനും നടത്തുമ്പോൾ മോൾഡുകൾ ക്ലാമ്പുചെയ്യാനും ശരിയാക്കാനും സഹായിക്കുന്നു, അങ്ങനെ മികച്ച വൈബ്രേഷൻ പ്രഭാവം നേടാനും അച്ചുകളുടെ സേവന ആയുസ്സ് വർദ്ധിപ്പിക്കാനും ഇത് സഹായിക്കുന്നു.

ന്യൂമാറ്റിക് ഇൻഡെൻ്റർ ലോക്കിംഗ് ഉപകരണം: എയർബാഗ് ഉപയോഗിച്ച് ക്ലാമ്പിംഗ് ഉപകരണം ഉപയോഗിച്ച് ഇൻഡെൻ്റർ ഉറപ്പിച്ചിരിക്കുന്നു, ഇത് ഇൻഡെൻ്ററിനെ എളുപ്പത്തിലും വേഗത്തിലും മാറ്റിസ്ഥാപിക്കുന്നതിനും പൂപ്പൽ മാറ്റിസ്ഥാപിക്കുന്നതിൻ്റെയും ഇൻസ്റ്റാളേഷൻ്റെയും സമയം കുറയ്ക്കുകയും താഴത്തെ പൂപ്പൽ ഫ്രെയിമിൻ്റെയും മുകളിലെ ഇൻഡൻ്ററിൻ്റെയും കൃത്യമായ ഡോക്കിംഗ് ഉറപ്പാക്കുകയും ചെയ്യും.

ഇലക്ട്രിക് മോൾഡ് ഇൻസെർഷൻ ഉപകരണം: മോൾഡ് മൗണ്ടിംഗ് ഉപകരണം പ്രധാന മെഷീനിലേക്ക് മോൾഡുകൾ ഇൻസ്റ്റാൾ ചെയ്യാനും ഇലക്ട്രിക് മോൾഡ് ബ്രാക്കറ്റ് ഉപയോഗിച്ച് മെഷീനിൽ നിന്ന് അച്ചുകൾ തീറ്റാനും നീക്കം ചെയ്യാനും ഉപയോഗിക്കുന്നു, ഇത് വിപണിയിലെ മിക്ക അച്ചുകളിലും പ്രയോഗിക്കാൻ കഴിയും, കൂടാതെ പ്രത്യേക മോൾഡ് ബ്രാക്കറ്റുകൾ ഉപയോഗിക്കാം.

മോൾഡ് മാറ്റുന്ന ഉപകരണം: പ്രധാന മെഷീൻ്റെ ഫ്രെയിമിൽ ഇൻസ്റ്റാൾ ചെയ്തിരിക്കുന്നത്, ഇലക്ട്രിക് ചെയിൻ ഹോയിസ്റ്റും ഇലക്ട്രിക് വാക്കിംഗ് ഉപകരണവും കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്ന മോൾഡുകൾ മാറ്റുമ്പോൾ അച്ചുകൾ ഉയർത്താനും ലോഡുചെയ്യാനും ഇത് ഉപയോഗിക്കുന്നു.

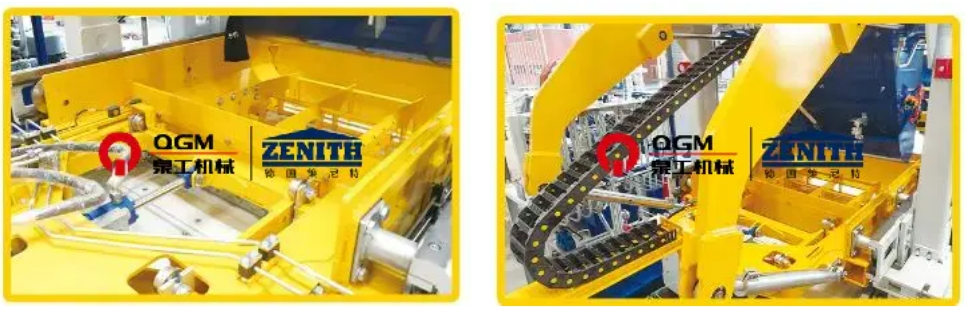

3. ഫാബ്രിക്കേഷൻ സംവിധാനങ്ങൾ

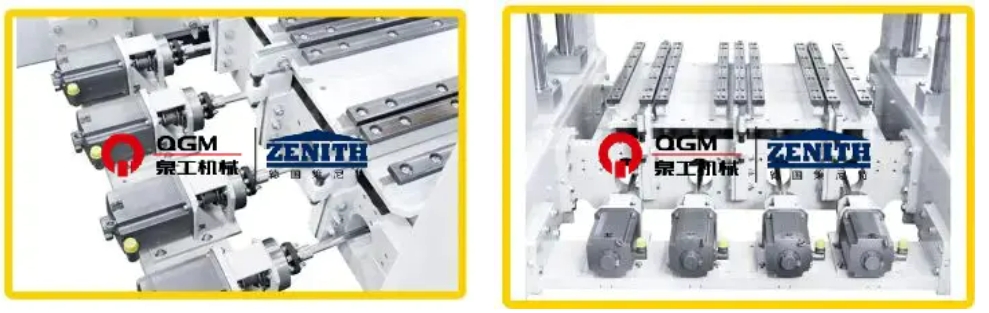

4. "അൾട്രാ-ഡൈനാമിക്" സെർവോ വൈബ്രേഷൻ സിസ്റ്റം:

"അൾട്രാ-ഡൈനാമിക്" സെർവോ വൈബ്രേഷൻ സാങ്കേതികവിദ്യ ഇഷ്ടിക യന്ത്രങ്ങൾക്കായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഉയർന്ന കാര്യക്ഷമതയുള്ള, സ്വയം-അഡാപ്റ്റീവ് വൈബ്രേഷൻ സംവിധാനമാണ്; സെർവോ മോട്ടോറിന് ഏറ്റവും കുറഞ്ഞ പ്രതികരണ സമയത്ത് ഏറ്റവും വേഗതയേറിയ പ്രതികരണം ഉണ്ടാക്കാൻ കഴിയും, ഏറ്റവും ഉയർന്ന വൈബ്രേഷൻ പ്രകടനം മനസ്സിലാക്കുകയും, ഉപയോഗിച്ച സിമൻ്റിൻ്റെ അളവ് കുറയ്ക്കുകയും ഉൽപാദന ചക്രം കുറയ്ക്കുകയും, ഉയർന്ന ഒതുക്കമുള്ള കോൺക്രീറ്റ് ഉൽപ്പന്നങ്ങൾ നിർമ്മിക്കുകയും ചെയ്യുന്നു; വൈബ്രേഷൻ സിസ്റ്റത്തിന് വ്യത്യസ്ത കോൺക്രീറ്റ് ഉൽപ്പന്നങ്ങളുടെ ആവശ്യങ്ങളുമായി പൊരുത്തപ്പെടാൻ കഴിയും. സെർവോ മോട്ടോറിന് ഏറ്റവും കുറഞ്ഞ പ്രതികരണ സമയത്ത് ഏറ്റവും ഉയർന്ന വൈബ്രേഷൻ പ്രകടനം തിരിച്ചറിയാൻ കഴിയും, ഇത് സിമൻ്റിൻ്റെ അളവ് കുറയ്ക്കാനും ഉൽപ്പാദന ചക്രം കുറയ്ക്കാനും വളരെ ഒതുക്കമുള്ള കോൺക്രീറ്റ് ഉൽപ്പന്നങ്ങൾ നിർമ്മിക്കാനും കഴിയും; വൈബ്രേഷൻ സിസ്റ്റം വ്യത്യസ്ത കോൺക്രീറ്റ് ഉൽപ്പന്നങ്ങളുടെ ഉൽപാദന ആവശ്യങ്ങൾക്ക് അയവുള്ളതാക്കാൻ കഴിയും.

8 സെർവോ ഡ്രൈവുകൾ വ്യക്തിഗതമായി സജ്ജമാക്കിയ മെക്കാനിക്കൽ ബാലൻസ് ഉള്ള 8 വൈബ്രേഷൻ യൂണിറ്റുകൾ;

8 സെർവോ മോട്ടോറുകൾ, മോട്ടോർ സപ്പോർട്ടുകളുടെ ബാഹ്യ വൈബ്രേഷൻ ഐസൊലേഷൻ ബീമുകളിൽ വ്യക്തിഗതമായി ഘടിപ്പിച്ചിരിക്കുന്നു;

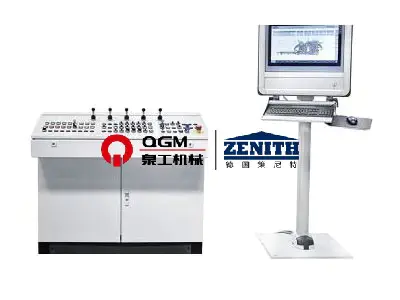

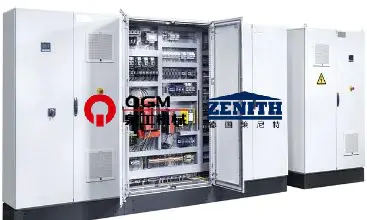

5. കൃത്യമായ സെർവോ നിയന്ത്രണ സംവിധാനം

സിഗ്നൽ ഫീഡ്‌ബാക്കിലൂടെ, വൈബ്രേഷൻ്റെ ഘട്ടവും വേഗതയും നിയന്ത്രിക്കുക, സമന്വയിപ്പിച്ച ചലന നിയന്ത്രണം, ഹൈ-സ്പീഡ് സ്റ്റാൻഡ്‌ബൈ, ചുരുങ്ങിയ സമയത്തിനുള്ളിൽ വൈബ്രേഷനും വൈബ്രേഷൻ ഒഴിവാക്കലും പൂർത്തിയാക്കാൻ കഴിയും, ഇത് മോൾഡിംഗ് സൈക്കിൾ കുറയ്ക്കാനും മികച്ച ബ്രേക്കിംഗ് ഇഫക്റ്റും സഹായിക്കുന്നു. സ്ഥാനവും വേഗതയും ഡബിൾ ക്ലോസ്ഡ്-ലൂപ്പിലൂടെ, ലംബമായ ദിശയിൽ മാത്രം പ്രവർത്തിക്കുന്ന എക്‌സിറ്റേഷൻ ഫോഴ്‌സ് നിയന്ത്രിക്കുക, ഫലപ്രദമായ ഉത്തേജക ശക്തി വർദ്ധിപ്പിക്കുക, അതേ സമയം മെഷീന് തിരശ്ചീനമായ എക്‌സൈറ്റേഷൻ ഫോഴ്‌സ് കേടുപാടുകൾ ഒഴിവാക്കുക, ഉപകരണങ്ങളുടെ സേവന ആയുസ്സ് വർദ്ധിപ്പിക്കുക, വ്യത്യസ്ത ഉൽപ്പന്ന ആവശ്യകതകൾക്കായി വ്യത്യസ്ത ക്രമീകരണങ്ങൾ ഉണ്ടാക്കുക, ഉയർന്ന നിലവാരമുള്ള ഉൽപ്പന്നങ്ങൾ നിർമ്മിക്കുക.

പ്രസ് ഹെഡ്, മോൾഡ് ഫ്രെയിം, അഗ്രഗേറ്റ് കാർ, ഫാബ്രിക് കാർ എന്നിവ നിയന്ത്രിക്കുന്നത് സ്പൂൾ ഫീഡ്‌ബാക്ക് ഉള്ള ആനുപാതികമായ ദിശാസൂചന വാൽവാണ്, ഇതിന് വേഗത്തിലുള്ള പ്രതികരണ സമയമുണ്ട്; ഡിസ്‌പ്ലേസ്‌മെൻ്റ് സെൻസർ/എൻകോഡർ-പിഎൽസി-ആനുപാതികമായ ദിശാസൂചന വാൽവ്-സിലിണ്ടറിൻ്റെ ക്ലോസ്ഡ്-ലൂപ്പ് കൺട്രോൾ മോഡ് സ്വീകരിച്ചു, ഇത് നിയന്ത്രണം കൂടുതൽ കൃത്യമാക്കുകയും സിലിണ്ടറിൻ്റെ പ്രവർത്തനം വേഗത്തിലും സ്ഥിരത കൈവരിക്കുകയും ചെയ്യുന്നു; ഹൈഡ്രോളിക് സ്റ്റേഷൻ വേരിയബിൾ പിസ്റ്റൺ പമ്പ് സ്വീകരിക്കുന്നു, ഇത് പ്രഷർ ഓയിൽ ഔട്ട്പുട്ട് ചെയ്യുന്നില്ല, ഊർജ്ജ ഉപഭോഗം കുറയ്ക്കുന്നതിന് ഹൈഡ്രോളിക് സിസ്റ്റം സെറ്റ് മർദ്ദത്തിൽ എത്തുമ്പോൾ പമ്പ് അൺലോഡ് ചെയ്യുന്നു; ഹൈഡ്രോളിക് സ്റ്റേഷൻ അക്യുമുലേറ്റർ ഓക്സിലറി ഓയിൽ സപ്ലൈ സ്വീകരിക്കുന്നു, ഇത് ഊർജ്ജ ഉപഭോഗം കുറയ്ക്കുന്നു; കൂടാതെ ഹൈഡ്രോളിക് സ്റ്റേഷൻ അക്യുമുലേറ്റർ ഓക്സിലറി ഓയിൽ സപ്ലൈ സ്വീകരിക്കുന്നു, ഇത് ഊർജ്ജ ഉപഭോഗം കുറയ്ക്കുകയും ഊർജ്ജ ഉപഭോഗം കുറയ്ക്കുകയും ചെയ്യുന്നു. ഹൈഡ്രോളിക് സ്റ്റേഷൻ അക്യുമുലേറ്റർ ഓക്സിലറി ഓയിൽ സപ്ലൈ സ്വീകരിക്കുന്നു, അത് ഒരേ സമയം ഒന്നിലധികം പ്രവർത്തനങ്ങൾക്കായി ഉപയോഗിക്കാം, ഹൈഡ്രോളിക് സിസ്റ്റത്തിൻ്റെ മർദ്ദം സ്ഥിരതയുള്ളതാണ്; ഹൈഡ്രോളിക് സിസ്റ്റത്തിന് പ്രഷർ സെൻസറുകൾ ഉണ്ട്, അവ എളുപ്പത്തിൽ കാണുന്നതിന് ഓപ്പറേഷൻ പാനലിൽ പ്രദർശിപ്പിക്കാൻ കഴിയും; ഹൈഡ്രോളിക് സിസ്റ്റത്തിന് താപനില സെൻസറുകൾ, കൂളറുകൾ, ഹീറ്ററുകൾ എന്നിവയുണ്ട്, അവയ്ക്ക് എണ്ണയുടെ താപനില ഫലപ്രദമായി നിയന്ത്രിക്കാൻ കഴിയും, അതിനാൽ ഹൈഡ്രോളിക് ഓയിലിന് നല്ല പ്രകടനം ഉണ്ടാകും.

6. ഹൈഡ്രോളിക് സംവിധാനങ്ങൾ
